La série 200 est sortie en 1974. Elle était en fait
une évolution de la 140. Elle en reprenait la cellule centrale ( d’où une
esthétique très proche ) |
|

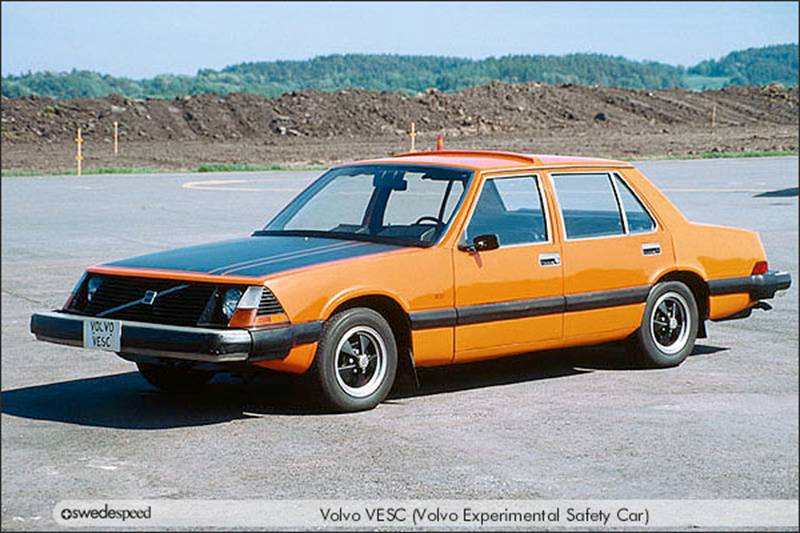

Toutefois, Volvo a apporté à la 240, tous les
enseignements du concept-car VESC |
|
|
|
Ce prototype de 1972 était une étude très poussée sur
le thème de la sécurité. Airbags avant et arrière, ABS et zones de
déformation programmées étaient de la partie. |
|
La 240 a donc eu une partie avant redessinée ( pas
seulement au niveau carrosserie ) une suspension McPherson et une crémaillère
de direction remplaçant les triangles superposés et le boitier de direction
de la 140. |
|
La partie avant ayant été au passage rallongée de près
de 20 cm. |
|
|
|
Pour les connaisseurs, le 4 cylindre est un moteur à
course courte (88.9 mm d'alésage et 80 mm de course pour le 2.0l et 96 mm et
80 mm pour le 2.3l). |
|
Le bloc est en fonte spéciale et les cylindres sont
alésés directement dans le bloc ( pas de chemises comme les V10 nouvelle
génération en F1: gain de poids, d'encombrement). Cette technique exige un usinage d’une
qualité hors du commun, surtout sachant que ces blocs tiennent 300 000 km
sans problème. Il y a
4 cotes de réparation sur le bloc Volvo, c'est à dire qu'on peut repercer 4
fois le bloc. |
|
Curieusement, le bloc a beau être en fonte, mais le
moteur est relativement léger ( moins de 120 kg ). |
|
La culasse est en alliage d'aluminium, sièges et
guides de soupapes rapportés. |
|
Le vilebrequin qui comporte 5 paliers est en acier
forgé et durci par traitement thermique. |
|
Les bielles sont aussi en acier forgé. |
|
Les pistons sont en alliage d'aluminium. |
|
L'admission se fait par papillon, l'allumage est électronique
et l'injection est de type Bosch K-Jetronic ( comme les 205 T16 qui ont tout
gagné en rallye ) pression d'essence = 3.8 à 4.1 bars. |
|
Le turbo est un Garett T3 qui souffle à 0.9 bar maxi
(en série :-) mais nos amis tuners montent leur turbo jusqu'à 2.3 bars!) |
|
Les versions les plus anciennes de ce moteur sont les
B19, B21 et B23 ( une version B17 a existé sur certains marchés ) |
|
Puis les pièces mobiles ont été allégées sur les B200,
B230 sortis en 1986. |
|
Les versions A et K étaient équipées d’un carburateur |
Les versions E étaient équipées d’une injection
mécanique Bosch K-Jetronic |
Les versions F étaient équipées d’une injection
électronique Bosch LH-Jetronic |
|
Au fait, si vous voulez, vous pouvez écouter le bruit
du moteur au ralenti. Vous serez surpris. Pour cela, voici un petit fichier
MP3. Petite précision nécessaire, tout est parfaitement d’origine sur la
voiture (ligne d’échappement comprise). |
|
|
Il s’agit du V6 PRV conçu par Peugeot, Renault et
Volvo dans les années 70. A l’origine, prévu pour être un V8, il fut amputé
de 2 cylindres crise pétrolière oblige. Il en a gardé son angle a 90° |
|
Ce moteur avait une cylindrée de 2664 cm3 mais elle a
évolué par la suite. |
|
même si l’appellation commerciale (260) était
différente, il s’agissait de la même voiture que la 240. |
|
En injection, ce moteur développait 155ch |
|
|
Ce moteur d’origine Volkswagen est disposé
longitudinalement et incliné à 15° vers la droite. Alésage 76.5mm et course
de 86.4mm pour une cylindrée de 2383 cm3. L’injection est indirecte |
|
Le bloc est en fonte spéciale et les cylindres sont
alésés directement dans le bloc. |
|
La culasse est en alliage d'aluminium, sièges et
guides de soupapes rapportés. |
|
Le vilebrequin qui comporte 7 paliers. Contrepoids
venus de fonderie. |
|
Les bielles sont en acier, section en I et appariées. |
|
Les pistons sont en alliage d'aluminium (poids de 455
à 465g ) |
|
Lorsqu’elle est sortie, avec ses 82ch, la 240 était le
diesel le plus puissant du marché et le premier moteur 6 cylindres diesel
monté sur une voiture de tourisme. |
|
||
|
||
Pour commencer, la 240 apparue en 1974 est dotée de nombreuses
solutions techniques qui ont toujours cours actuellement et d'autres qui
n'ont pas encore cours en série :-) |
||
|
||

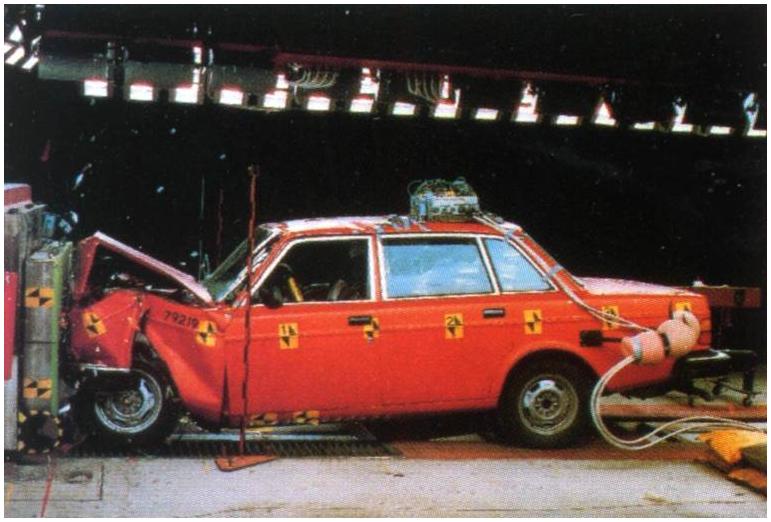

En ce qui concerne la sécurité passive, elle était
étudiée sur le concept de zones de déformation programmées telles qu’on les
connaît aujourd’hui. Sachez que certains constructeurs pensaient qu’il valait
mieux que les passagers soient éjectés de la voiture en cas de crash !
Volvo a persisté dans sa voie, on connaît le résultat aujourd’hui… Le concept
de cage de sécurité et des zones de déformation a été repris par tous les
constructeurs ! |
||
|
||
|
||
|
||
Rien n'est laissé au hasard sur la 240. De la même
façon, la sécurité active était très importante aux yeux du constructeur
suédois. Par exemple, les étriers à 4 pistons qui pincent les
disques ventilés à l'avant. Même en 2000, peu de voitures peuvent se vanter

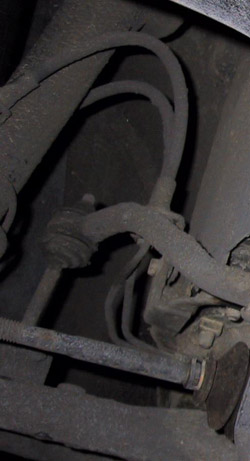

d'avoir un tel dispositif de freinage. Les freins arrières sont constitués de

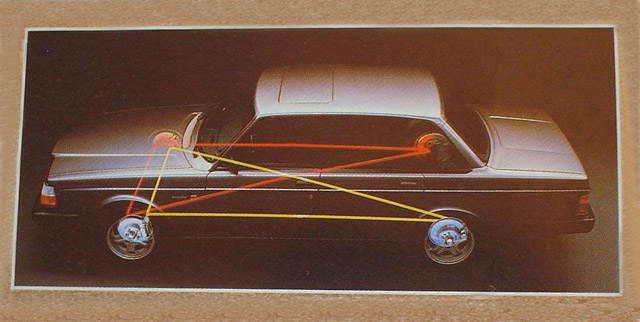

disque pleins pincés par des étriers 2 pistons. Donc des étriers
avants sont dotés de quatre pistons chacun, et un maître cylindre qui
comporte deux chambres de compression. Si
bien qu'une des chambres agit sur un circuit de freinage, comprenant deux
pistons de la roue Av D, deux pistons de la roue Av G et un étrier Ar,
l'autre chambre agit sur le deuxième circuit, comprenant les deux autres
pistons de la roue Av D, les deux autres pistons de la roue Av G et l'autre
étrier Ar. Au
cours du développement du système, ils ont testé différentes situations,
freinage normal, sur un circuit, ou encore juste les roues Av, juste les
roues D ou G ou juste les roues arrières ( le plus spectaculaire, la voiture
par en tête à queue absolument incontrôlable!!!).
|
||
|
||
C'est une propulsion a moteur central avant. C'est à
dire qu'il est positionné derrière les roues avant et non pas devant comme
sur une Audi. Cela assure une répartition des masses idéale (51% du poids sur
l'avant et 49% sur l'arrière) et par conséquent un équilibre hors du commun. Résultat, même en situation d’urgence, les réactions
de la 240 restent très saines. Son comportement est neutre et on peut faire
dériver l'arrière avec l'accélérateur. |
||
|
||
Le réservoir d'essence est placé de telle façon qu’il
ne peut pas être atteint en cas de crash, et il sera éjecté en cas de
tonneau. De plus, le réservoir est raccordé à la carrosserie par un
caoutchouc qui permet au tuyau de se déformer en cas de collision tout en
maintenant verrouillé le bouchon. |
||
|
||
La suspension avant à roues indépendantes se fait
grâce a des jambes McPherson. |
||
|
||
La 240 n'a pas été conçue à l'économie. Par exemple,
la boite de vitesse M46 qui supporte les 117, 136 ou 155ch des moteurs de
série peut encaisser plus de 300ch sans problème. Un de nos suédois fou
furieux a quand même réussi à exploser un pignon de 3è avec son moteur de
presque 400ch! |
||
|
||
Pareil pour le moteur, le 2316 cm3 qui fait 136ch à
l'origine tient sans problème le double avec un turbo viril et une culasse 16
soupapes puisque notre fou furieux suédois (toujours le même) en tire près de
400ch avec une pression de turbo de 2.3 bars et un intercooler de Scania
(oui, oui de camion). La première tentative s'était terminée par une bielle
tordue, mais ça ne l'a pas découragé et apparemment la deuxième est plus
fructueuse. |
||
|
||
Au niveau de la longévité, difficile de faire mieux,
l’espérance de vie de la 240 est de 22 ans en moyenne. |
||
|
||
Fait amusant, les célèbres pare-chocs de la 240 sont
montés sur amortisseurs ! |
||
|
||
Je vous fais grâce des sièges chauffants, des lève-vitres
électriques, des rétros électriques dégivrants, de la climatisation et ce
genre de détails disponibles à l’époque. |
|
|
La 240 a peut-être les dimensions d'un paquebot, mais elle
est aussi maniable qu'un caddie de supermarché. La direction est assistée et
le diamètre de braquage de 9.8m est inférieur à celui d'une Peugeot 106! |
|
Contrairement à ce qu'on pense, la 240 est très
étudiée d'un point de vue aérodynamique! (arrêtez de vous marrer!) elle
devait traverser la vallée de la mort et tractant deux tonnes de graviers
sans surchauffer! (c'est sur le cahier des charges) d'où la calandre de
camion derrière laquelle se trouve le radiateur. |
|
Le poids de la 240 est plutôt bien contenu : moins de
1300 kg (c'est moins que la nouvelle Golf!) |
|
La 240 n'est pas une GTi, mais avec 101ch mini et 155
maxi ( en série ) pour un poids de 1250 à 1300kg, il n'y a pas de raison que
ça avance moins qu'une Safrane 2.0l de 107ch pour 1500kg. |
|
La 240 possède un solide palmarès en sport
automobile ! |
|

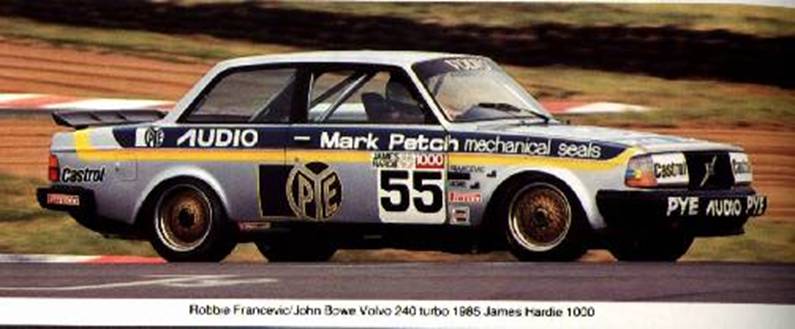

Tout d’abord, elle a été championne d’Europe de
super-tourisme en 1985. |
|
Elle a été également championne de Norvège de courses de
côte et de rallycross en 1995 et 1996 emportant 19 courses sur 21. Peter
Solberg, le pilote du championnat du monde de Rallye ne s’était pas trompé et
avait fait confiance à la 240. |
|
|
|
En 1975, une étude a démontré que la 240 était la
voiture de production la plus sure au monde ! |
|
Toujours plus fort, en 1991, une étude désignait la
240 comme voiture la plus sûre. |
|
La 240 a été le premier break équipé d'un moteur
turbo. |
|
La 240 avait une boite 5 vitesses (ça paraît con
maintenant, mais pas à l'époque) |
|
La 240 a été la première voiture équipée d’un
catalyseur 3 voies à sonde lambda (brevet Volvo) |
|
La 240 a été la première voiture dont la structure à caissons
déformables absorbe les chocs. Brevet Volvo qui a été repris par tous les
constructeurs depuis… |
|
La 240 avait une garantie anticorrosion de 8 ans et il
y avait 14 couches de peinture et vernis sur la carrosserie! (quand je vois les
Renault 20 ou les Peugeot 505, ça me fait marrer). |
|
La 240 avait des barres de renfort dans les portes.
Aujourd'hui, tout le monde s'y est mis, mais c'est complètement dépassé,
Volvo a conçu le SIPS depuis… |
|
La 240 était équipée d'une colonne de direction
rétractable en cas de choc. (une innovation de plus) |
|
|
|

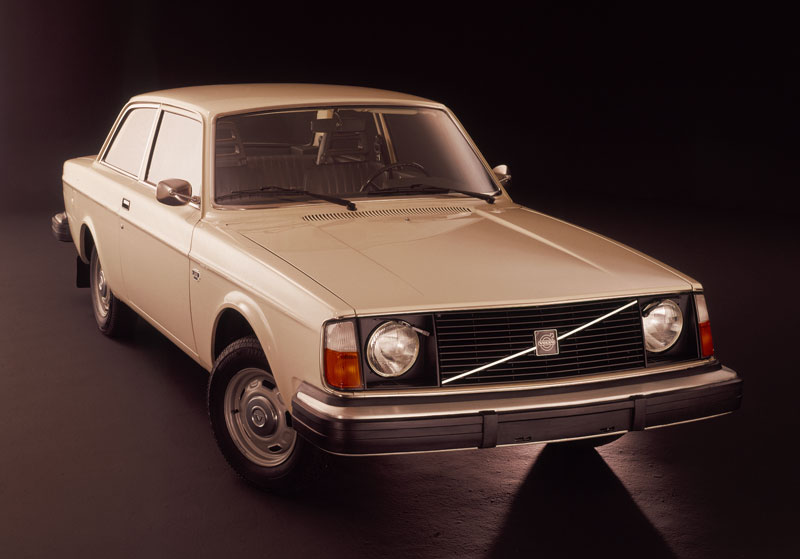

VOLVO 242 (1974-1981) |
|
|

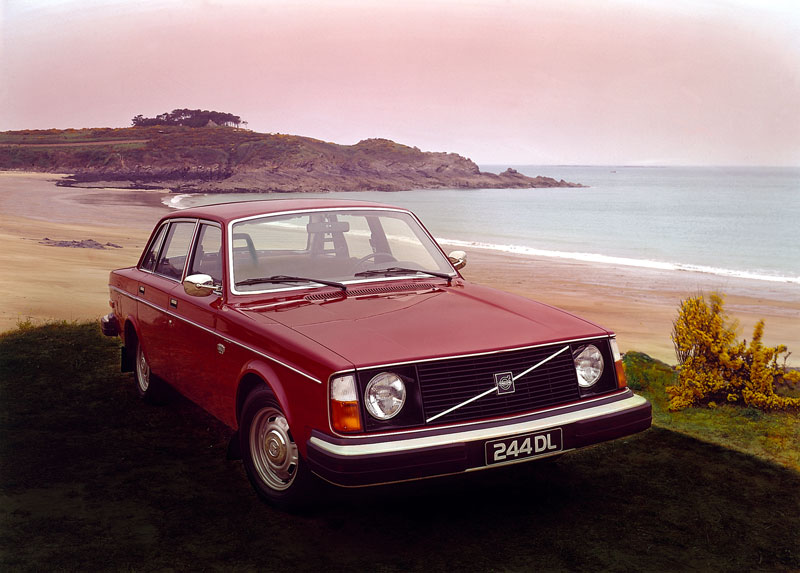

VOLVO 244 (1974-1981) |
|
|
VOLVO 245 (1974-1981) |
|
|
VOLVO 264 (1975-1980) |
|
|

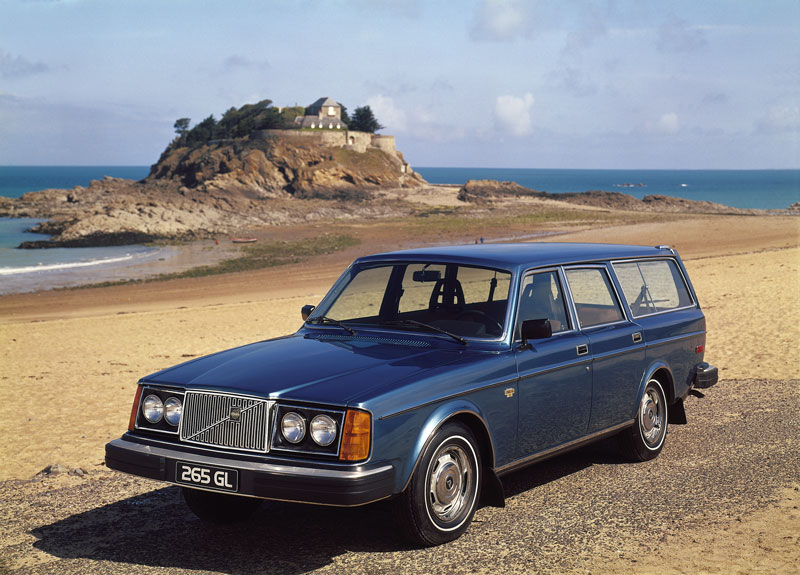

VOLVO 265 (1975-1980) |
|
|

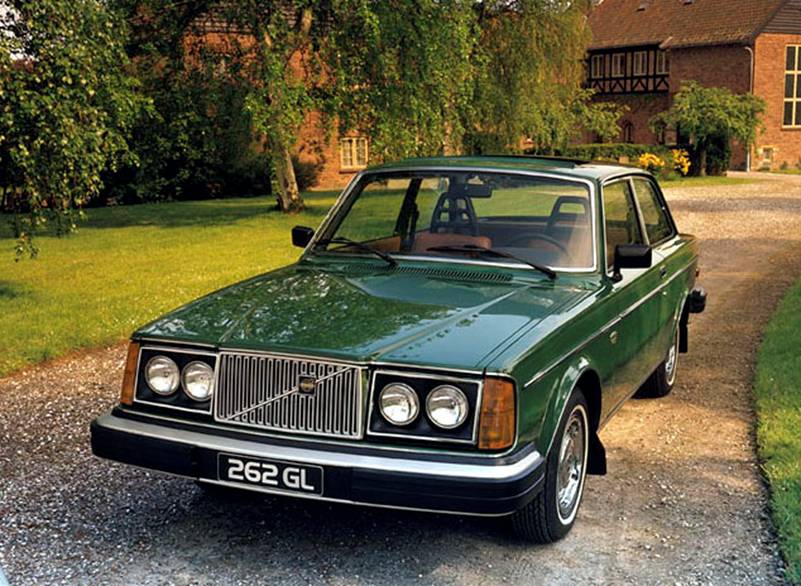

VOLVO 262 (1975-1977) |
|
|

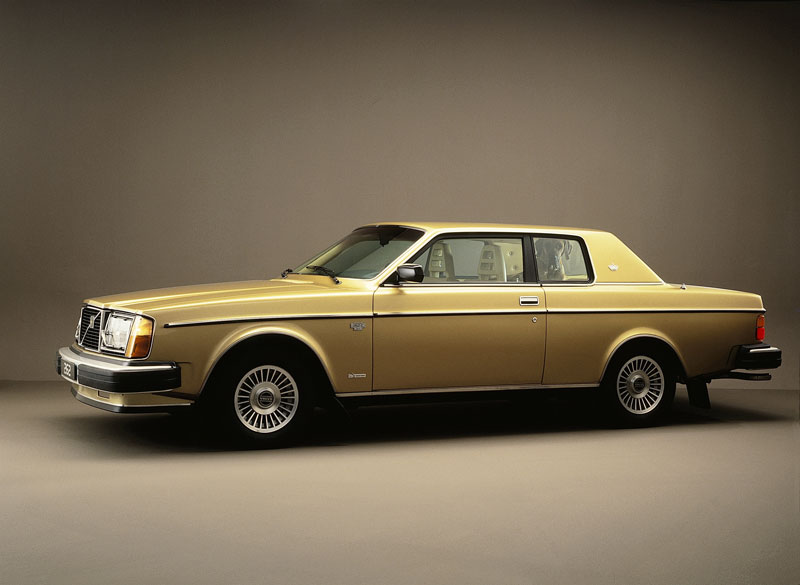

VOLVO 262 C coupé Bertone (1977-1980) |
|
|

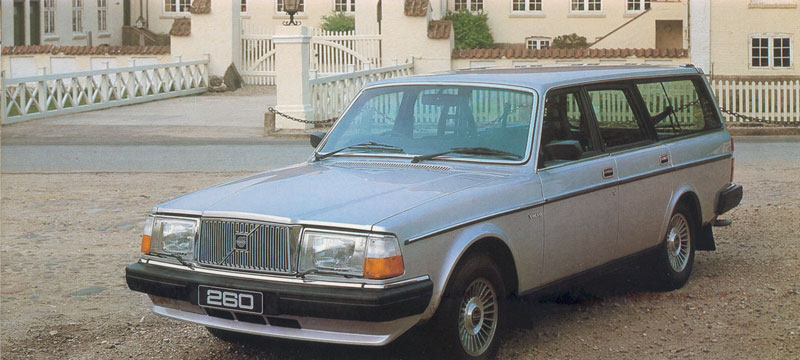

VOLVO 260 (1981-1982 (1985 pour le break)) |
|
|
VOLVO 240 (1981-1983) |
|
|
VOLVO 240 (1983-1985) |
|
|

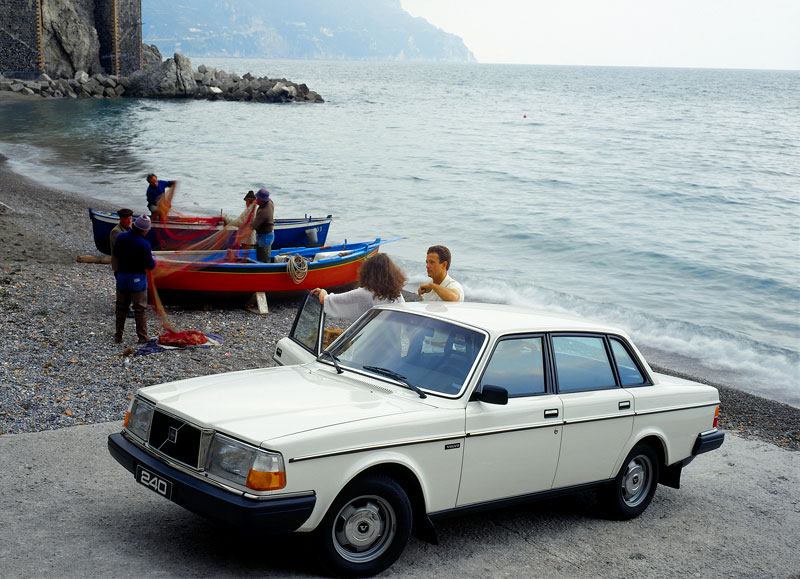

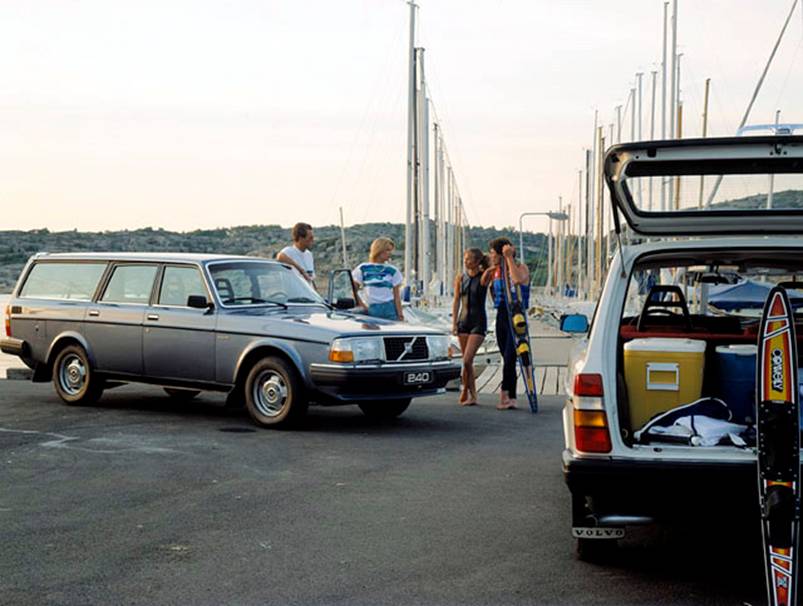

VOLVO 240 (1986-1993) |
|
LES MODELES SPORTIFS |
|
|

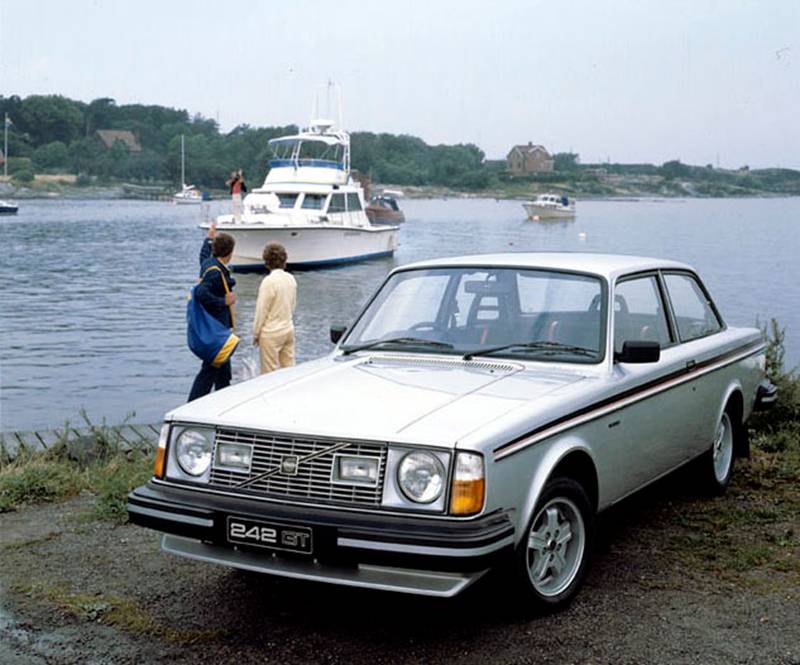

VOLVO 242GT |
|
|

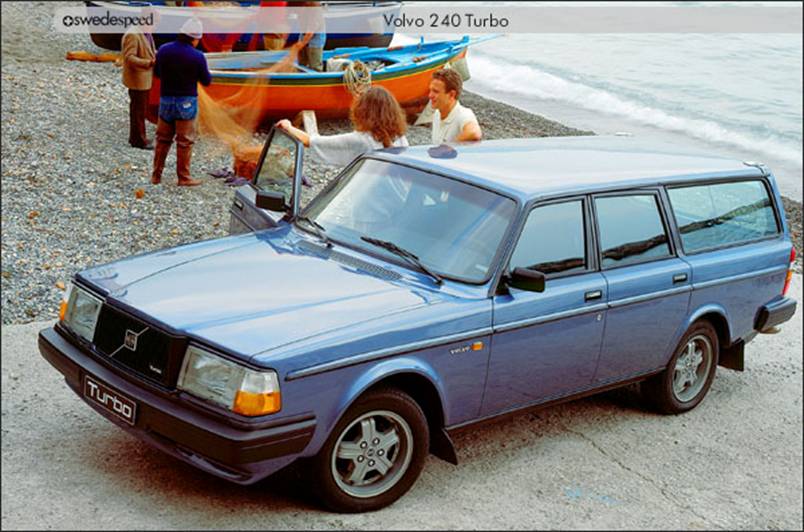

VOLVO 240 Turbo |
|
